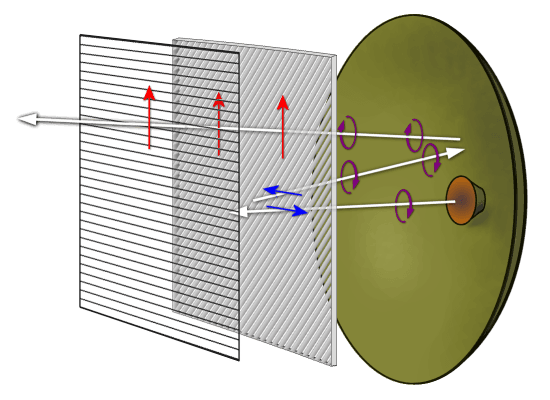

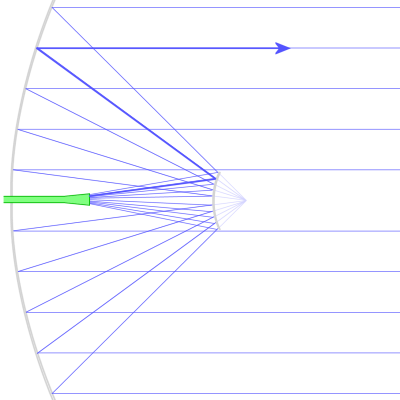

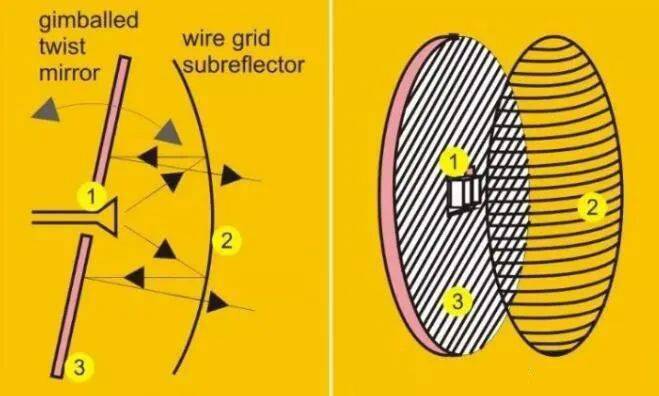

#Y2024 #零碎光学 卡塞格伦雷达和倒置卡塞格伦雷达 虽然不是光学设备，但是其偏振控制原理和光学VR的pancake是相同的. [从抛物面到相控阵—机载雷达天线发展史](https://www.sohu.com/a/515605557_121124373) "卡塞格伦天线。是一种在单反射面天线形式上改进而来的天线。相比单反射面天线，增加的副反射面可以初步优化喇叭发射出来的电磁波，并使之呈一个更为理想的分布，反射回主反射面，主反射面再将该整形后的球面波变成平面波，并使之辐射到自由空间中去。这样的优点是能提高天线口径效率，提高增益，大大降低了焦径比，降低天线整体的剖面，减小体积。接收机和馈线也变为主面之后，更利于系统的走线布置并降低系统噪声。但副反射面的引入也会带来对主面遮挡增加的问题，这会反过来降低天线整体的增益和抬高副瓣电平。 为了解决副反射面遮挡的问题，一种叫做倒置卡塞格伦的天线被提出来并广泛应用在机载雷达中。倒置卡塞格伦，也被称为变形卡塞格伦天线。它在卡塞格伦天线的基础上，将副反射面位置变为极化栅格抛物面，主面位置变为极化扭转板。（实际上，在倒卡天线中，主、副面位置已经与普通卡塞格伦有明显不同。）工作原理与卡塞格伦天线有较大区别：位于极化扭转版处的喇叭馈源，发出的水平线极化电磁波被前方的极化栅格几乎全反射回来，并将该球面波变为平面波，打在后面的极化扭转板上，将水平极化波“扭转”为垂直线极化电磁波，从前方的极化栅格中透射出去，辐射到自由空间中。简而言之，倒卡馈源发出的波束虽然也经过两次反射，但是不同于普通卡塞格伦天线，它中间有个极化扭转的过程。位于天线前方的极化栅格只对水平极化电磁波有遮挡，对垂直线极化波几乎无影响。这里顺便提一下，为了对抗地杂波，机载雷达天线多为垂直线极化天线。它通过适当旋转极化扭转板来实现波束扫描。因此，倒卡天线解决了副反射面遮挡的问题，而且还能把馈源和极化栅格稍微偏置，进一步降低了整体天线的剖面。因其特有的优势，倒卡天线在二代机中很受欢迎。"    --- 版权声明: 感谢您的阅读，本文由[超光](https://faster-than-light.net/)版权所有。如若转载，请注明出处。
